4006-857-847

脉冲式电子围栏

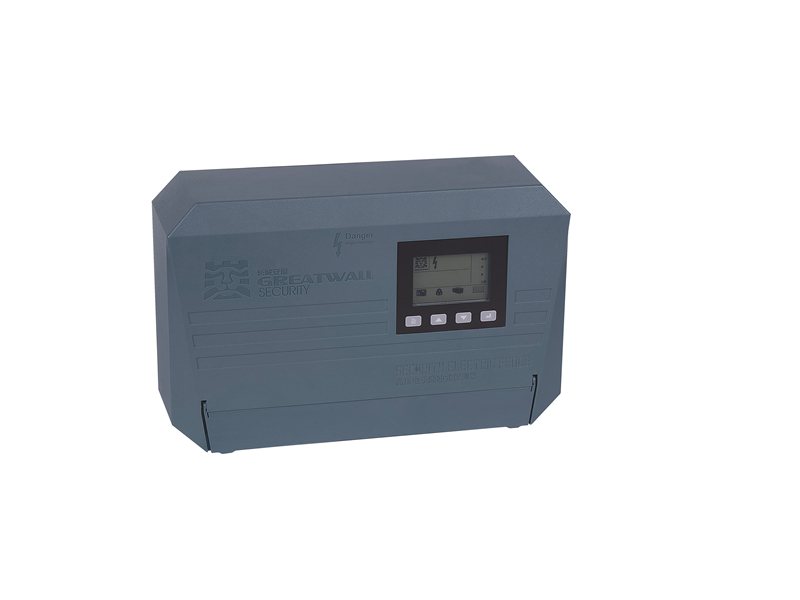

脉冲式电子围栏主机(总线型)

产品型号: GW-AP-2(T-2)

检测报告: 公沪检1900404(国标型检)  公沪检Z190151(上海地标)

标准依据: GB/T32581-2016 《入侵和紧急报警系统技术要求》

           GB/T7946-2015  《脉冲电子围栏及其安装和安全运行》


PRODUCT TECHNICAL PARAMETERS

规格参数

A、 基本参数


1.   输出高压峰值:5KV~10KV

2.   输出低压峰值:1000V   (限网络型智能主机)

3.   脉冲电流峰值:≤10A   (0.3ms以上时<300mA)

4.   脉冲持续时间:≤0.1s,且超过300 mA的持续时间不大于1.5ms

5.   脉冲间隔时间:1s

6.   单个脉冲输出最大电量:≤2.5mC

7.   单个脉冲输出最大能量:≤5.0J

8.   工作功率: ≤15W

9.   报警输出端口类型:无电位常闭触点 (单防区1路输出,双防区2路输出)

10. 报警电压输出端口: DC12V1A(可直接驱动警号、闪灯等,不需要继电器)

11. 报警输出总线类型: HART总线

12. 短路报警发出报警信号时间:≤3S

13. 断路报警发出报警信号时间:≤3S

14. 触网报警功能试验:符合(限上海地标主机)

15. 旁路报警功能试验:符合(限上海地标主机)


B、 供电参数


电源供电采用电源适配器供电,电源适配器参数为:

输入:AC100V~240V 50/60Hz;

输出:DC15V  2.4A

蓄电池供电,蓄电池参数为:

DC12V,7AH (续航能力达8小时以上)

DC12V,4AH (续航能力达5小时以上)


C、使用环境

温度:-28℃~ +57℃

湿度:≤95%


D、规格质量:

长*宽*高:370×240×120mm

重    量:3Kg(单防区),3.2Kg(双防区)

防护等级:IP 44


SYSTEM TOPOLOGY DIAGRAM

系统拓扑图

MANUAL DOWNLOAD

说明书下载

3D INSTALLATION EFFECT

3D安装教程

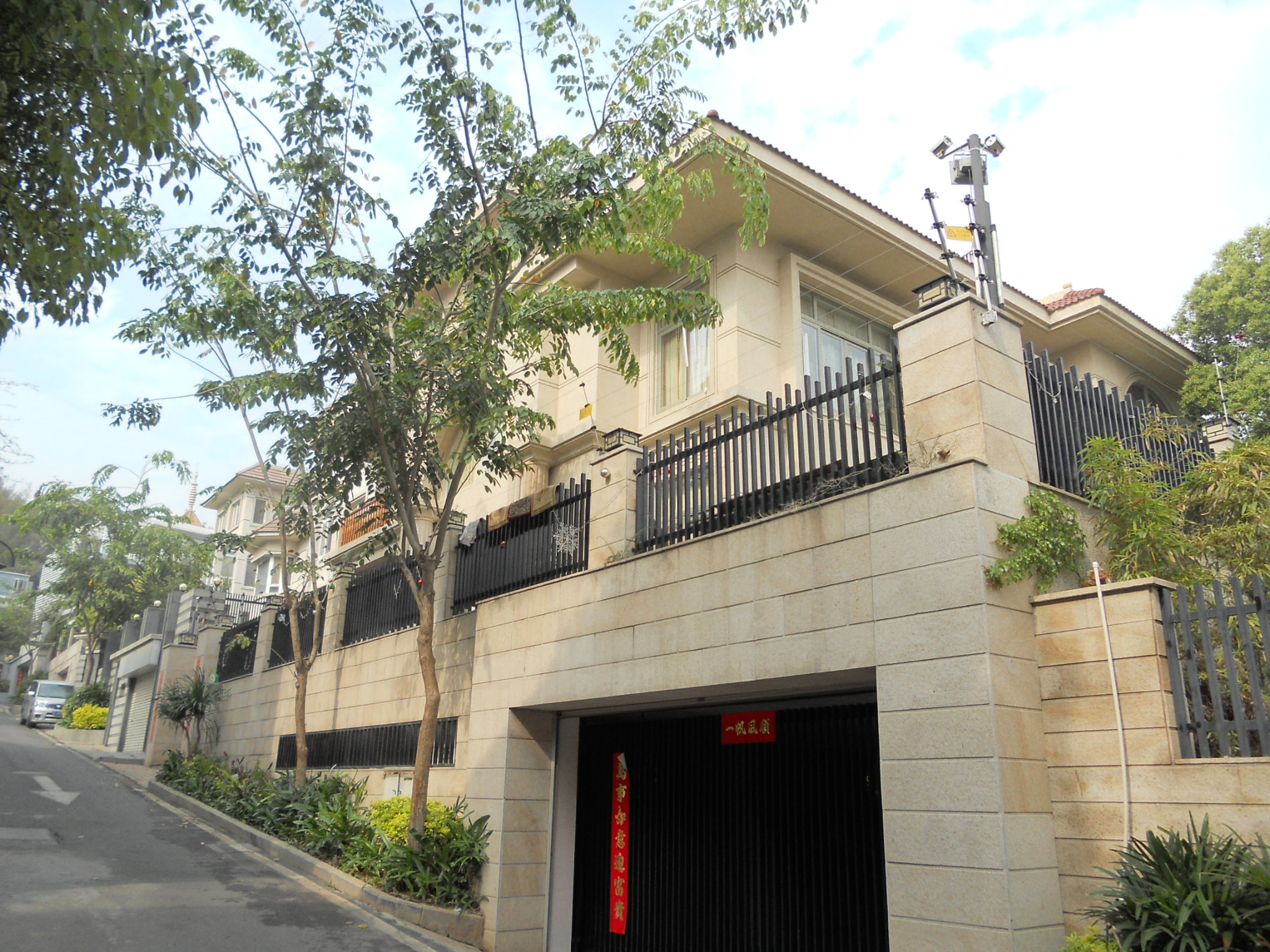

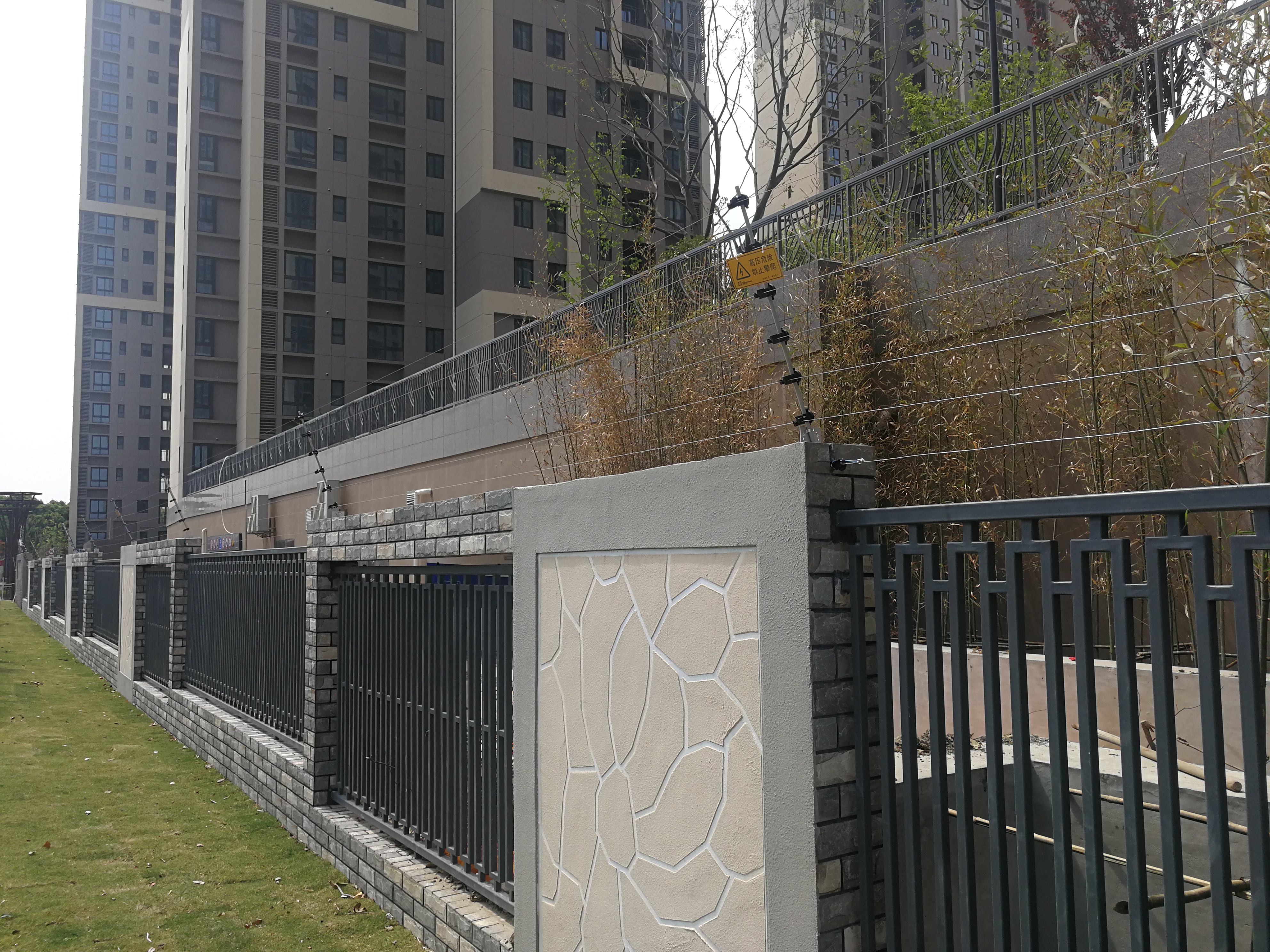

LIVE SHOT EFFECT DISPLAY

实拍效果
