张力式电子围栏

张力式电子围栏主机

产品型号: GW-TC-2

检测报告: 公沪检202100496(国标型检) 公沪检Z202100127(上海地标)

标准依据: GB/T32581-2016 《入侵和紧急报警系统技术要求》

           GA/T1032-2013  《张力式电子围栏通用技术要求》

PRODUCT TECHNICAL PARAMETERS

规格参数

A、基本参数

1.   张力索拉紧,发出报警信号

2.   张力索松驰,发出报警信号

3.   张力索断开,发出报警信号

4.   主机箱体被打开时,发出防拆报警信号

5.   主电源失电时,发出失(断)电报警信号

6.   具有上电自检和自诊断能力

7.   能根据外界环境、气候等变化自动调整警戒张力值

8.   具有通讯接口,能与计算机进行直接通讯

9.   张力索的警戒张力值在100N~450N之间

10. 张力索拉紧报警所对应的张力索位移量≤75mm

11. 张力索松驰报警阈值小于正常运行时张力警戒值的1/3

12. 报警触发响应时间:≤3S

13. 报警状态持续时间:≥1S,且时间1S~60S可调

14. 报警后恢复到警戒状态时间:≤10S

15. 张力索的抗拉断力不小于600N,且不大于1000N

16. 矢量位移传感器可承受的最大张力≥1000N

17. 具有防攀爬报警功能  (需配合振动传感器使用)

18. 报警输出端口类型:无电位常闭触点 (双防区2路输出)

19. 报警电压输出端口: DC12V1A(可直接驱动警号、闪灯等,不需要继电器)

20. 报警输出总线类型: HART总线


B、供电参数

电源供电采用电源适配器供电,电源适配器参数为:

输入:AC100V~240V 50/60Hz;

输出:DC15V  2.4A

蓄电池供电,蓄电池参数为:

DC12V,7AH (续航能力达8小时以上)

DC12V,4AH (续航能力达5小时以上)


C、使用环境

温度:-43℃~ +87℃

湿度:≤95%


D、规格质量:

长*宽*高: 220×350×60mm (张力主机)

         126×78×48mm (传感器)

重    量:3.2Kg(张力主机),0.47Kg(传感器)

防护等级: IP 65

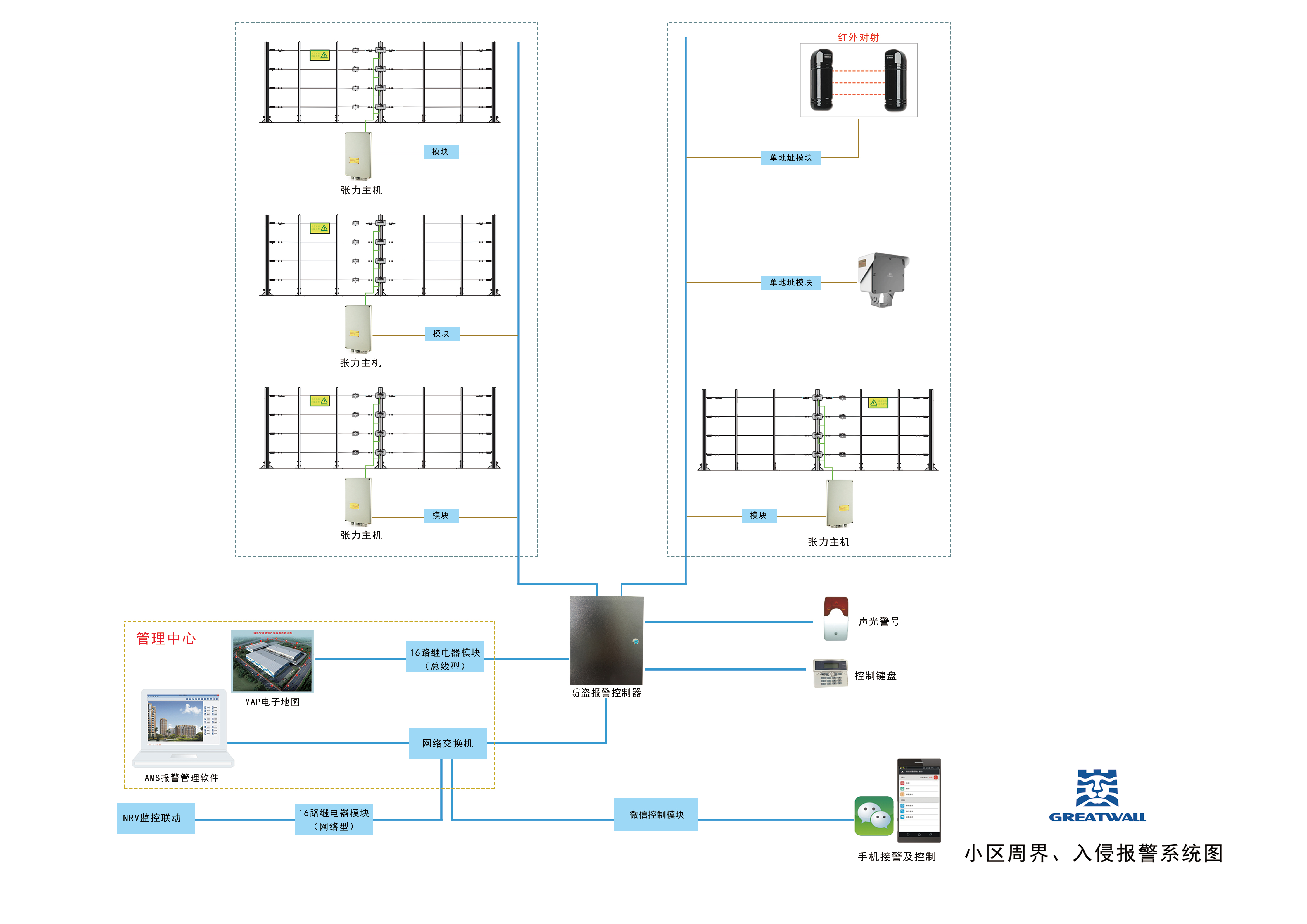

SYSTEM TOPOLOGY DIAGRAM

系统拓扑图

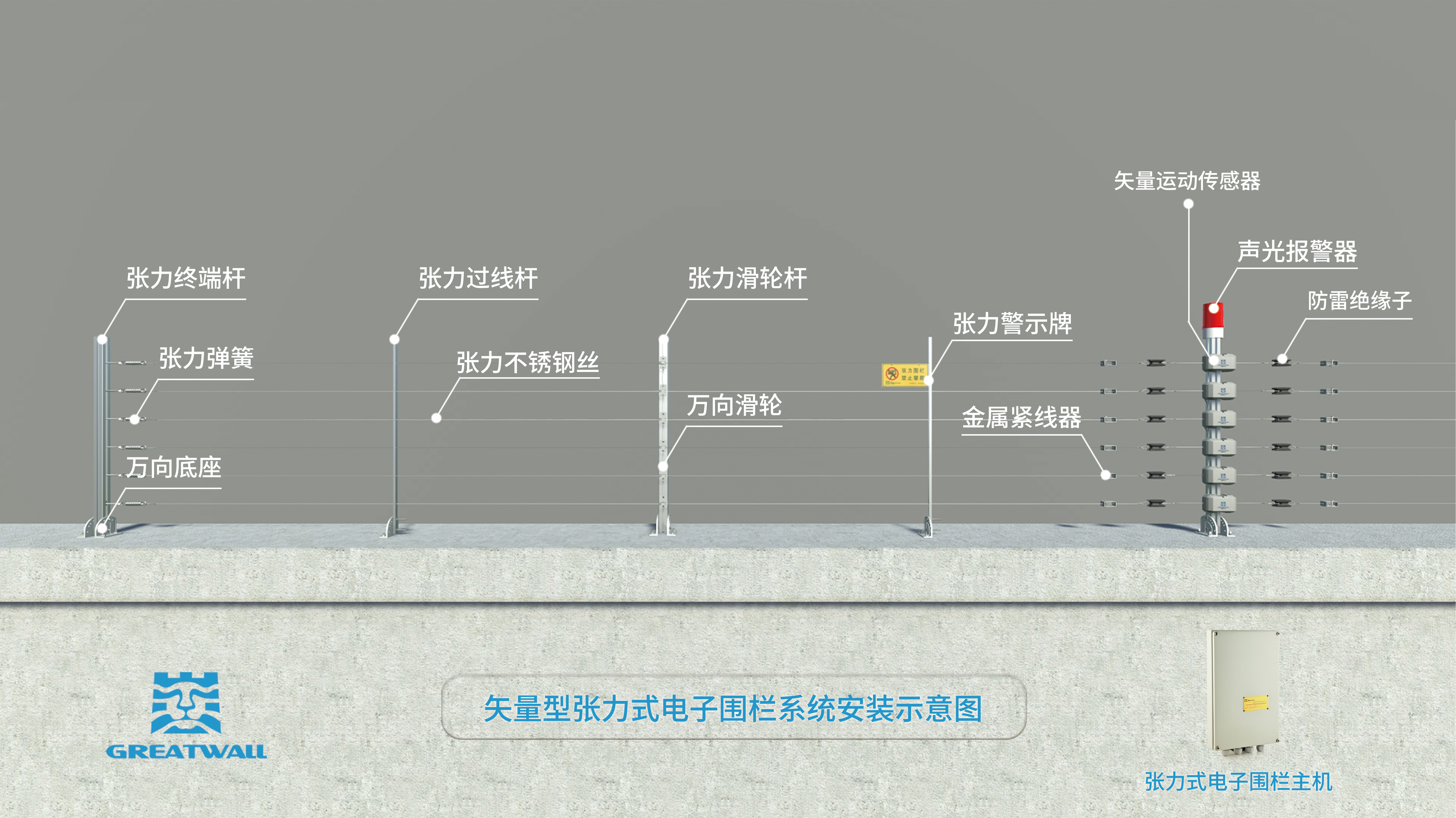

3D INSTALLATION EFFECT

3D安装教程
